Результат проверки

Фрагмент «Для теста»: весь набор · версия сервиса 0.5.4 · проверка 20260915-194740-321153

⤓ Таблица XLSX CSV Разметка ZIP
2исследований
3снимков
1качественные
0с нарушениями
2не оценено
0не прочитано
0,25 св среднем на снимок
0,8 свся проверка

3D-модель исследования

во весь экран →

1.2.643.5.1.13.13.12.2.77.8252.07090503010902110208051203150011 · показано исследование с нарушениями первым, остальные — ниже

Рентген 3D
Поясничный отдел ✓ годен ось -2,2° (допуск 5°) ✓охват ✓предметы ✓ Правое бедро · нет снимка снимка нет в исследовании Левое бедро · нет снимка снимка нет в исследовании
Исследование качественное

потяните, чтобы повернуть · колесо — приблизить · нажмите на область — карточка снимкапотяните снимок — он станет 3D-моделью · нажмите на снимок — его карточка

Нарушения по типам

  • неполный охват: подвздошные кости или Th120
  • наклон оси позвоночника больше допуска0
  • посторонний предмет или артефакт0
  • бедро: позиционирование или ротация0
  • бедро: поля вокруг зоны интереса0

По областям

областьснимковгоднынарушения
Поясничный отдел1 10
Левое бедро1 00
Правое бедро1 00

Что проверяется по ТЗ

Поясничный отдел: охват от гребней подвздошных костей до Th12 · ось в пределах 5° · нет посторонних предметов.

Бедро: укладка и ротация по малому вертелу · поля вокруг зоны интереса. Вердикт по бедру — подсказка модели, её точность ниже, чем у позвоночника.

Снимки

✓ качественное Исследование 1.2.643.5.1.13.13.12.2.77.8252.070905030109021102080512031500111.2.643.5.1.13.13.12.2.77.8252.07090503010902110208051203150011 🧍 3D

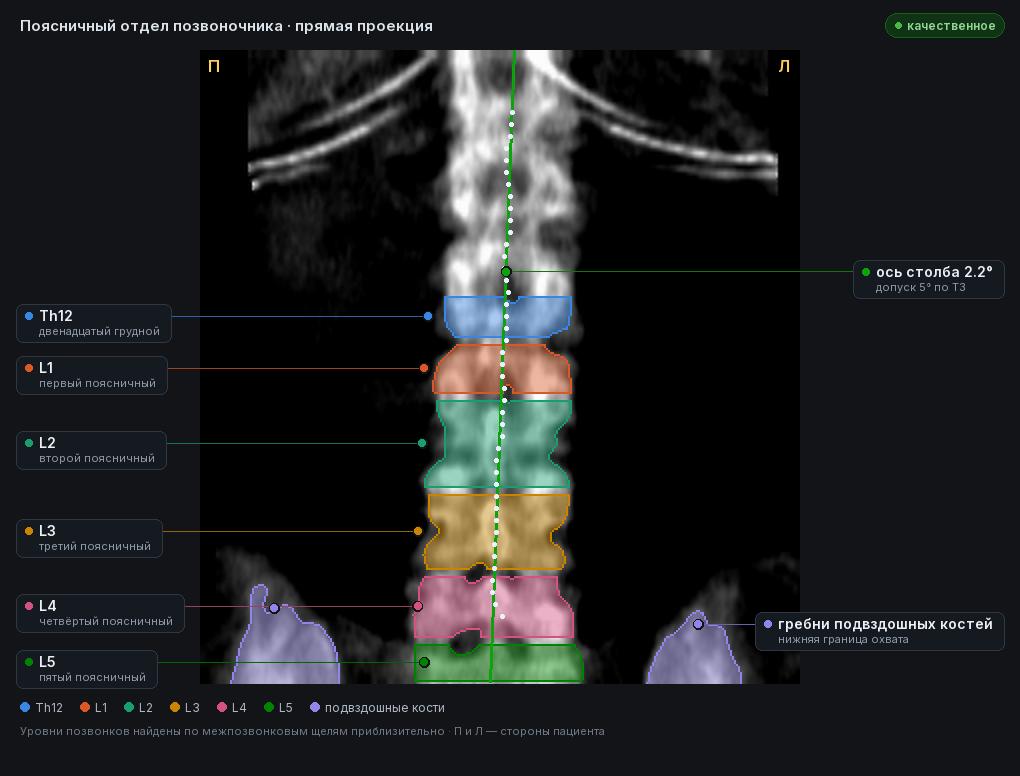

атлас: поясничный отдел ⇄ 3D

Поясничный отдел

годен
  • ✓Охват: от гребней подвздошных костей до Th12
  • ✓Ось позвоночника в пределах 5°
  • ✓Нет посторонних предметов в зоне исследования

угол оси -2,2° · 0,34 с

Пояснение
Снимок DICOM
Область: поясничный отделширина кадра 300 px, протокол позвоночника GE Lunar
правила по яркости и геометрии
✓ Охватгребни 55,1 / 36,3норма оба ≥ 4,0
✓ Осьугол -2,2°норма |угол| ≤ 5,0°
Вердикт: годен
  • Область: ширина кадра 300 px, протокол позвоночника GE Lunar.
  • Ось столба отклонена на 2.2°, это в пределах допуска 5°.
  • Верхние края подвздошных костей видны в обоих нижних углах кадра.
  • Уровень Th12 в верхней границе кадра в версии 0.1 не проверяется.
  • Ярких посторонних объектов вне позвоночного столба не найдено.

image_uid 1.2.643.5.1.13.13.12.2.77.8252.08131215131407030115020811060505 · карточка снимка

не оценено Исследование 1.2.643.5.1.13.13.12.2.77.8252.111502011208151404030709151210041.2.643.5.1.13.13.12.2.77.8252.11150201120815140403070915121004 🧍 3D

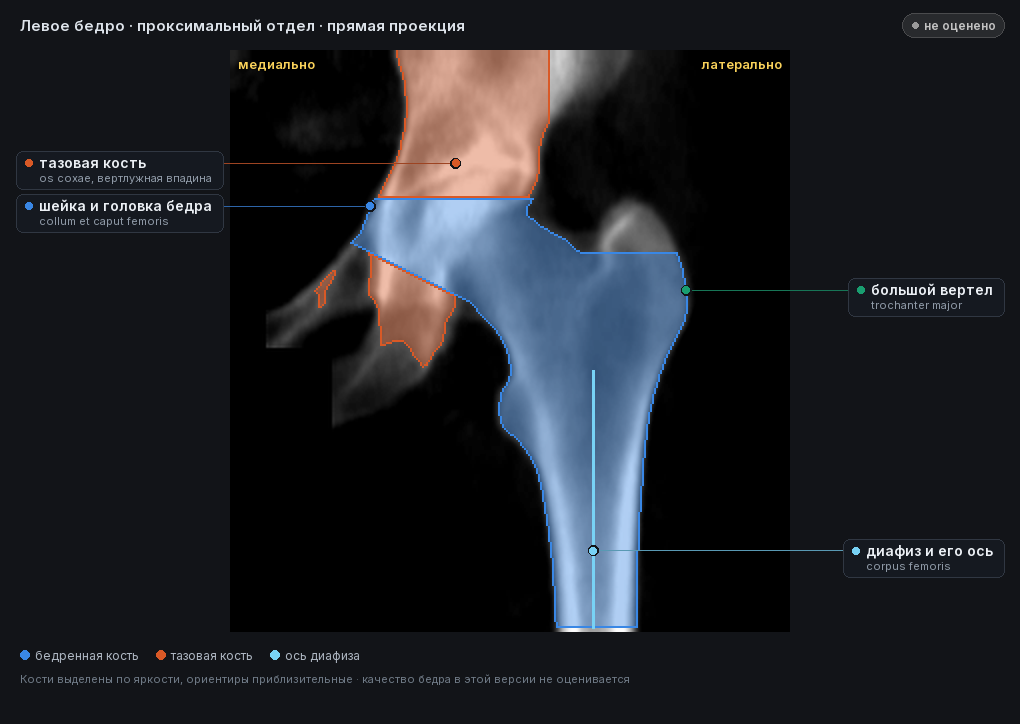

атлас: левое бедро ⇄ 3D

Левое бедро

не оценено
  • —Укладка и ротация бедра
  • —Поля вокруг зоны интереса

· 0,18 с

Пояснение
Снимок DICOM
Область: левое бедроширина кадра 280 px, протокол бедра GE Lunar; таз и головка слева от диафиза на изображении
ExtraTrees · 47 признаков формы и ориентиров
— Модельне оценено
Вердикт: не оцененоне оценено
  • Область: ширина кадра 280 px, протокол бедра GE Lunar; таз и головка слева от диафиза на изображении.
  • Определено левое бедро: таз и головка лежат по левую сторону от диафиза на изображении.
  • Проверка позиционирования, ротации по малому вертелу и полей зоны интереса появится в следующих версиях.

image_uid 1.2.643.5.1.13.13.12.2.77.8252.09101502041102040815090110100600 · карточка снимка

атлас: правое бедро ⇄ 3D

Правое бедро

не оценено
  • —Укладка и ротация бедра
  • —Поля вокруг зоны интереса

· 0,24 с

Пояснение
Снимок DICOM
Область: правое бедроширина кадра 280 px, протокол бедра GE Lunar; таз и головка справа от диафиза на изображении
ExtraTrees · 47 признаков формы и ориентиров
— Модельне оценено
Вердикт: не оцененоне оценено
  • Область: ширина кадра 280 px, протокол бедра GE Lunar; таз и головка справа от диафиза на изображении.
  • Определено правое бедро: таз и головка лежат по правую сторону от диафиза на изображении.
  • Проверка позиционирования, ротации по малому вертелу и полей зоны интереса появится в следующих версиях.

image_uid 1.2.643.5.1.13.13.12.2.77.8252.07151011100515030003060813080805 · карточка снимка

Таблица результатов формат ТЗ, раздел 2.5

path_to_studystudy_uidimage_uidanatomical_regionquality_classviolation_typeprocessing_statustime_of_processing
CR000000_ПОП.dcm1.2.643.5.1.13.13.12.2.77.8252.070905030109021102080512031500111.2.643.5.1.13.13.12.2.77.8252.08131215131407030115020811060505lumbar_spine 0 noneSuccess0.337
CR000001_ЛПОБ.dcm1.2.643.5.1.13.13.12.2.77.8252.111502011208151404030709151210041.2.643.5.1.13.13.12.2.77.8252.09101502041102040815090110100600hip_left hip_not_evaluated_v0Success0.178
CR000000_ППОБ.dcm1.2.643.5.1.13.13.12.2.77.8252.111502011208151404030709151210041.2.643.5.1.13.13.12.2.77.8252.07151011100515030003060813080805hip_right hip_not_evaluated_v0Success0.240
